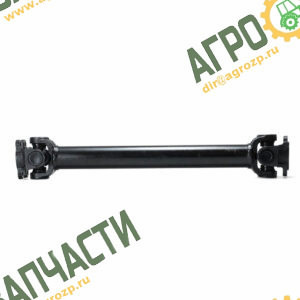

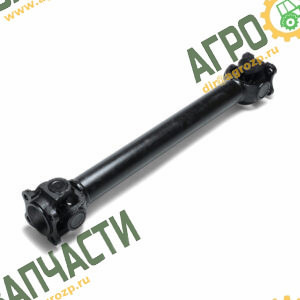

Вал 42000.007200-2203010-03 карданный переднего моста “Стандарт” (МТЗ-80/82) (L=626мм) (крестовины обслуживаемые)

Вал карданный L=626 мм, фланец 4 отверстия. Крестовина 72-2203025.

Применение:

Привод переднего моста , а также промежуточный на промопору тракторов МТЗ-1021, 1022, 1222, 500, 52, 600, 80.1, 80.3, 80У, 800, 82, 82.1, 82.3, 82Р, 82П, 82У, 820, 822, 900, 920, 922, 923, 952.

Характеристики:

Длина вала (L) = 626 мм
Применяемый фланец 72-2203023 (гладкий, “квадратный”)
Присоединение фланца: 4 отверстия * 10,3 мм
Диаметр по центрам противоположных отверстий (D1) = 80 мм
Диаметр буртика (D2) = 60 мм
Высота буртика (h) = 2 мм
Обод (D) = 103 мм, А=50 мм
Применяемая крестовина – 72-2203025РН (крепление стопорными кольцами)
Наружный диаметр подшипника (D) = 30 мм
Диаметр шипа крестовины (d) = 16,3 мм
Расстояние по торцам подшипников (H) = 88 мм
Расстояние по торцам шипов (h) = 80 мм
Расстояние между канавками подшипников (H1) = 60 мм
Максимальный угол поворота шарнира:
a1 = 20°
a2 = 20°
Внутренний диаметр трубы и толщина стенки (dxS) = 45х2,5 мм
Максимальный крутящий момент до деформации (Мд) = 1500 Н·м
Максимальный крутящий момент до разрушения (Мр) = 1900 Н·м
Масса карданного вала (M) = 5,82 кг

Длина: 626 мм
Кросс-коды: 72-2203010 / AM-44-240 / 220-11-001 / У72-2203010
Марка техники: МТЗ
Модель техники: МТЗ-1021 / МТЗ-1022 / МТЗ-900 / МТЗ-822 / МТЗ-922 / МТЗ-923 / МТЗ-52 / МТЗ-80 / МТЗ-82 / МТЗ-1222 / МТЗ-800 / МТЗ-952 / МТЗ-920 / МТЗ-500 / МТЗ-820 / МТЗ-600
Техника: Тракторы
